KONEKSI DAN INFRASTRUKTUR JARINGAN WAN

WAN (Wide Area Network) ialah merupakan suatu jenis jaringan data yang sangat luas, mencangkup negara dan benua, serta transmisi yang digunakan pada umumnya seperti telepon, kabel bawah laut dan satelit.

Untuk mengoneksikan jaringan WAN kita harus menggunakan alat khusus yang bekerja sebgai pusat layanan, misalnya satelit VSAT.

VSAT merupakan jaringan atau sistem komunikasi satelit yang terdiri atas sejumlah stasiun remote (terminal VSAT) dengan menggunakan antena parabola berdiameter lebih kecil dibandingkan dengan komunikasi satelit lainnya, menggunakan sebuah atau sebagian transponder satelit sebagai pengulang (repeater) dengan didukung peralatan pada stasiun dan sebuah stasiun bumi utama.

WAN merupakan kumpulan dari beberapa LAN yang digabungkan menjadi suatu jaringan baru. Di sini VSAT berperan sebagai media penghubung antara suatu jaringan LAN.

Jadi setiap jaringan LAN merupakan stasiun terminal. WAN mencakup daerah geografis yang

luas, seringkali mencakup sebuah negara atau benua.

Pada sebagian besar WAN, jaringannya terdiri dari dua komponen :

~kabel transmisi

Kabel transmisi memindahkan bit-bit dari satu mesin ke mesin lainnya.

~Element switching adalah komputer khusus yang dipakai untuk menghubungkan dua kabel transmisi atau lebih.

Sistem kerja dari WAN adalah seperti halnya jaringan LAN hanya jika diinginkan transfer data dari user di terminal VSAT yang lain maka server yang berada pada terminal VSAT tersebut akan menghubungi stasiun Hub dan stasiun Hub akan menghubungkan dengan terminal VSAT yang diinginkan sehingga transfer data yang diinginkan dapat terjadi.

Jadi jika user yang diinginkan dihubungi hanya berada pada terminal VSAT-nya sendiri maka hubungan ke stasiun Hub tidak dilakukan.

Selain digunakan untuk transfer data jaringan VSAT pada konfigurasi WAN juga dapat digunakan untuk transfer video maupun voice. Jadi terminal workstasiunnyapun tidak harus menggunakan komputer, tetapi bisa menggunakan mesin fax atau yang lainnya.

Konfigurasi tersebut juga mempunyai bit rate yang cukup tinggi untuk transmisi datanya, selain itu kerahasian data terjamin pula. Walaupun banyak manfaatnya sistem WAN ini akan menjadi tidak efektif jika penggunaannya hanya di bawah jumlah 100. Jika penggunaannya lebih dari 100 maka sitem tersebut menjadi efektif dan handal.

Dalam perkembangan WAN, jika jaringan LAN semakin banyak dan user (penggunanya) berada di seluruh belahan dunia maka sistem tersebut dinamakan Internet

Infrakstruktur Jaringan WAN

Seperti LAN (Local Area Network), Terdapat sejumlah perangkat yang melewatkan aliran informasi data dalam sebuah WAN. Penggabungan perangkat tersebut akan menciptakan infrastruktur WAN. Perangkatperangkat tersebut adalah :

1. Router

Router adalah peningkatan kemampuan dari bridge. Router mampu menunjukkan rute/jalur (route) dan memfilter informasi pada jaringan yang berbeda. Beberapa router mampu secara otomatis mendeteksi masalah dan mengalihkan jalur informasi dari area yang bermasalah.

2. ATM Switch

Switch ATM menyediakan transfer data berkecepatan tinggi antara LAN dan WAN

3. Modem and CSU/DSU

Modem mengkonversi sinyal digital dan analog. Pada pengirim, modem mengkonversi sinyal digital ke dalam bentuk yang sesuai dengan teknologi transmisi untuk dilewatkan melalui fasilitas komunikas analog atau jaringan telepon (public telephone line). Di sisi penerima, modem mengkonversi sinyal ke format digital kembali.

4. CSU/DSU (Channel Service Unit / Data Service Unit)

CSU/DSU sama seperti modem, hanya saja CSU/DSU mengirim data dalam format digital melalui jaringan telephone digital. CSU/DSU biasanya berupa kotak fisik yang merupakan dua unit yang terpisah : CSU atau DSU.

5. Communication Server

Communication Server adalah server khusus â€œdial in/outâ€? bagi pengguna untuk dapat melakukan dial dari lokasi remote sehingga dapat terhubung ke LAN.

6. Multiplexer

Sebuah Multiplexer mentransmisikan gabungan beberapa sinyal melalui sebuah sirkit (circuit). Multiplexer dapat mentransfer beberapa data secara simultan (terus-menerus), seperti video, sound, text, dan lain lain.

7. X.25/Frame Relay Switches

Switch X.25 dan Frame Relay menghubungkan data lokal/private melalui jaringan data, mengunakan sinyal digital. Unit ini sama dengan switch ATM, tetapi kecepatan transfer datanya lebih rendah dibanding dengan ATM.

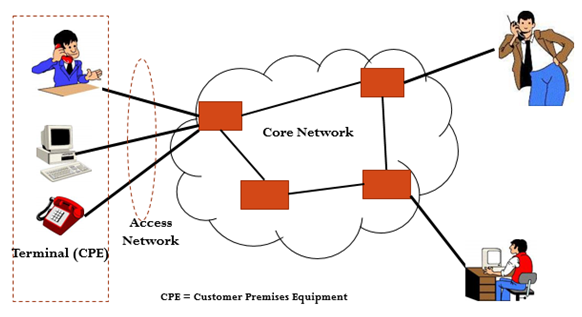

Unsur-unsur Sistem Telekomunikasi :

· Terminal

Perangkat yg memberikan layanan telekomunikasi secara langsung kepada pengguna

Customer Premises Equipment (CPE)

· Core network

Bagian yang memproses aliran informasi/data sehingga dapat sampai ke tujuan yang sesuai

· Access network

Penghubung antara CPE dengan Core Network yg berfungsi menyalurkan informasi/data dari CPE ke Core Network dan sebaliknya

a. Packet Switching

Jarak yang jauh kini bukan masalah lagi untuk melakukan komunikasi data sebab sudah ada packet switching. Sejauh apapun jarak dari pengirim ke penerima, pesan yang dikirimkan dapat sampai dengan lancar dan tergolong cepat. Apakah packet switching tersebut? Informasi di bawah ini akan menjelaskannya untuk Anda.

Packet switching adalah metode jaringan komunikasi digital yang dikelompokkan menurut semua data yang ditransmisikan, terlepas dari konten, jenis, atau struktur kedalam blok yang sesuai dengan ukuran yang disebut paket. Informasi/pesan dibagi menjadi paket-paket yang berukuran kecil (< 1500 byte) dan kemudian ditransmisikan paket demi paket. Setiap paket terdiri dari payload (data informasi yang akan dikirimkan) dan header.

Header berisi informasi tentang :

— Source (sender) address

— Destination (recipient) address

— Packet size

— Sequence number

— Error checking information

Masing-masing paket akan dikirimkan ke jaringan secara independen. Tiap paket dapat dikirim melalui rute yang berbeda. Pada saat kondisi idle (tidak ada paket yang dikirim), link dapat digunakan untuk mengirim paket dari data yang lain, berikut contoh packet switching :

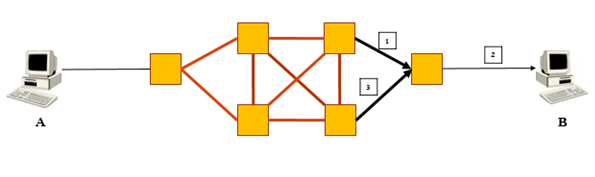

— A akan mengirim data ke B

— Data dibagi dalam 3 paket

· Tiap paket dikirim pada waktu dan melalui route yang berbeda

· Walaupun tiap paket sampai di tujuan tidak berurutan, masing-masing menempati posisi sesuai no. urut, sehingga penerima menerima data dengan urutan sesuai yang dikirim

Contoh Paketisasi :

Kelebihan dari paket Switching :

· Jalur efisiensi yang lebih besar

Jalur dari simpul ke simpul dibagi secara dinamik beberapa paket sepanjang waktu.

Paket diantrikan dan ditransmisi secepat mungkin.

· Konversi rate data

Setiap stasiun terhubung ke simpul lokal pada rate data yang sesuai.

Simpul penyangga /buffer data di butuhkan untuk penyangga rate.

· Paket dapat diterima meskipun sedang sibuk

Pengiriman dapat saja terlambat.

· Skala Prioritas dapat digunakan

Teknik Switching :

· Stasiun pemecah pesan yang panjang dalam bentuk paket

· Paket dikirim segera ke jaringan

· Paket dikemas dalam 2 cara

Ø Datagram

(sebuah paket data yang mengandung alamat terminal atau komputer yang dituju dan bersifat bebas/terpisah dari paket lain yang berkaitan dengan transaksi yang sama)

Ø Sirkuit Virtual

Rute sudah direncanakan dahulu, sebelum paket-paket dikirim.

Koneksi dibangun antara permintaan dan penerimaan.

Setiap paket mempunyai identifikasi sirkuit virtual sebagai alamat tujuan.

Setiap paket dapat mencari jalur sendiri.

a. Leased Line

Leased line disebut juga point-to-point atau dedicated connections (koneksi yang disediakan khusus untuk pelanggan di mana bandwith-nya khusus untuk pelanggan itu saja). Sebuah leassed line adalah jalur komunikasi WAN dari CPE yang telah ditetapkan sebelumnya oleh service provider melalui switch DCE menuju CPE di lokasi remote yang memungkinkan jaringan-jaringan DTE berkomunikasi setiap saat dengan tanpa melalui prosedur set up terlebih dahulu sebelum melakukan transmisi data. Jenis koneksi ini memberikan koneksi secara terus-menerus setiap saat dan dapat digunakan kapan pun, tentunya dengan biaya yang lebih mahal.

b. Circuit Switching

Circuit switching adalah jalur komunikasi yang digunakan dengan network dial up seperti PPP dan ISDN yang harus melakukan set up pada koneksi terlebih dahulu sebelum melewatkan data, sama seperti melakukan panggilan telepon. Jenis koneksi ini memiliki kemampuan untuk memberikan koneksi secara terus-menerus, namun hanya untuk sementara waktu saja atau selama Anda ingin melakukan komunikasi saja. Tentunya hal ini akan menghemat biaya.

Perbedaan antara Circuit Switching dan Packet Switching adalah Circuit switching adalah jenis protokol jaringan di mana saluran khusus dibuat antara dua titik akhir dalam jaringan selama durasi transmisi. Transfer data terjadi setelah sirkuit dibuat. Packet switching, di sisi lain, adalah tanpa koneksi yang berarti data ditransmisikan ke unit kecil yang disebut paket dan rute dinamis dibuat untuk setiap paket.

Pendekatan dalam Circuit Switching dan Packet switching adalah Dalam switching sirkuit, jalur sirkuit ujung ke ujung dibuat antara sumber dan tujuan menggunakan protokol pensinyalan khusus. Ini berorientasi koneksi, tidak seperti jaringan packet switched connectionless, yang tidak mengikuti pendekatan end-to-end. Bahkan, setiap paket membawa alamat sumber dan tujuan di header. Dalam packet switching, komunikasi data dipecah menjadi paket-paket kecil dengan setiap paket membawa informasi routing dan mengikuti jalur transmisi yang berbeda untuk mencapai tujuan mereka. Peralihan sirkuit, di sisi lain, tidak fleksibel karena jalur khusus dibuat yang tidak berubah sepanjang transmisi.

Di jaringan circuit switched, semua data melewati sirkuit yang sama dan setiap unit data memiliki akses tunggal ke sirkuit dan seluruh jalur routing disediakan di sumbernya. Sedangkan dalam jaringan switch paket, setiap paket data berisi seluruh jalur perutean dan ditransmisikan secara individual.

Dalam switching sirkuit, jalur transmisi ditentukan sebelum pemrosesan data dimulai dan sistem memutuskan jalur mana yang akan diikuti. Dalam packet switching, data dipecah menjadi paket-paket kecil - masing-masing dengan header terkait - yang dialihkan dari sumber ke tujuan dan diproses di semua node perantara.

Packet switching adalah metode yang lebih efisien dalam transmisi data, sedangkan circuit switching adalah alternatif yang jauh lebih baik untuk transmisi suara. Sementara yang pertama diimplementasikan pada lapisan fisik, yang terakhir diimplementasikan pada lapisan jaringan.

Perbandingan Circuit Switching dengan Packet Switching

Circuit Switching	Packet Switching
Jalur fisik dibuat yang didedikasikan untuk koneksi tunggal antara dua titik akhir.	Data dibagi menjadi unit-unit kecil yang disebut paket dengan setiap paket membawa header kecil yang berisi informasi pensinyalan.
Transmisi data terjadi setelah rangkaian dibuat selama durasi transmisi.	Rute dinamis dibuat untuk setiap paket yang membawa informasi perutean.
Jalur perutean khusus diikuti sepanjang transmisi dan tidak ada pengguna lain yang diizinkan menggunakan sirkuit.	Setiap paket data dapat mengambil rute yang berbeda untuk mencapai tujuan, menjadikannya fleksibel sepanjang sesi.
Ini mengikuti jalur yang seragam sepanjang sesi.	Tidak ada ujung ke ujung pemesanan tautan.
Data tidak membawa informasi pensinyalan dan bergerak sendiri.	Setiap paket data membawa informasi pensinyalan yang berisi sumber dan alamat tujuan di header paket.
Ini sangat ideal untuk komunikasi suara dan penundaannya seragam.	Ini terutama digunakan untuk komunikasi data dan suara, dan penundaan tidak seragam.
Ini berorientasi koneksi yang diterapkan pada lapisan fisik.	Ini tanpa koneksi dan diimplementasikan pada lapisan jaringan.

KONSEP DASAR JARINGAN WAN

Wide Area Network (WAN) mencakup daerah geografis yang luas, seringkali mencakup sebuah negara atau benua. WAN terdiri dari kumpulan mesin yang bertujuan untuk menjalankan program-program aplikasi.mesin-mesin ini sebagai host. Istilah End System kadang-kadang juga digunakan dalam literatur. Host dihubungkan dengan sebuah subnet komunikasi, atau cukup disebut subnet. Tugas subnet adalah membawa pesan dari host ke host lainnya, seperti halnya sistem telepon yang membawa isi pembicaraan dari pembicara ke pendengar. Dengan memisahkan aspek komunikasi murni sebuah jaringan (subnet) dari aspekaspek aplikasi (host), rancangan jaringan lengkap menjadi jauh lebih sederhana.

Pada sebagian besar WAN, subnet terdiri dari dua komponen, yaitu kabel transmisi dan elemen switching. Kabel transmisi (disebut juga sirkuit, channel, atau trunk) memindahkan bit-bit dari satu mesin ke mesin lainnya. Element switching adalah komputer khusus yang dipakai untuk menghubungkan dua kabel transmisi atau lebih. Saat data sampai ke kabel penerima, element switching harus memilih kabel pengirim untuk meneruskan pesan-pesan tersebut. Sayangnya tidak ada terminologi standart dalam menamakan komputer seperti ini. Namanya sangat bervariasi disebut paket switching node, intermidiate system, data switching exchange dan sebagainya. Sebagai istilah generik bagi komputer switching, kita akan menggunakan istilah router. Tapi perlu diketahui terlebih dahulu bahwa tidak ada konsensus dalam penggunaan terminologi ini. Dalam model ini, seperti ditunjukkan oleh gambar dibawah setiap host dihubungkan ke LAN tempat dimana terdapat sebuah router, walaupun dalam beberapa keadaan tertentu sebuah host dapat dihubungkan langsung ke sebuah router. Kumpulan saluran komunikasi dan router (tapi bukan host) akan membentuk subnet.

Istilah subnet sangat penting, tadinya subnet berarti kumpulan kumpulan router-router dan saluran-sakuran komunikasi yang memindahkan paket dari host host tujuan. Akan tatapi, beberpa tahun kemudian subnet mendapatkan arti lainnya sehubungan dengan pengalamatan jaringan. Pada sebagian besar WAN, jaringan terdiri dari sejumlah banyak kabel atau saluran telepon yang menghubungkan sepasang router. Bila dua router yang tidak mengandung kabel yang sama akan melakukan komunikasi, keduanya harus berkomunikasi secara tak langsung melalui router lainnya. ketika sebuah paket dikirimkan dari sebuah router ke router lainnya melalui router perantara atau lebih, maka paket akan diterima router dalam keadaan lengkap, disimpan sampai saluran output menjadi bebas, dan kemudian baru diteruskan.

Subnet yang mengandung prinsip seperti ini disebut subnet point-to-point, store-and-forward, atau packet-switched. Hampir semua WAN (kecuali yang menggunakan satelit) memiliki subnet store-and-forward. Di dalam menggunakan subnet point-to-point, masalah rancangan yang penting adalah pemilihan jenis topologi interkoneksi router. LAN biasanya berbentuk topologi simetris, sebaliknya WAN umumnya bertopologi tak menentu.

Jaringan WAN (Wide Area Network) merupakan kumpulan dari LAN dan/atau Workgroup yang dihubungkan dengan menggunakan alat komunikasi modem dan jaringan Internet, dari/ke kantor pusat dan kantor cabang, maupun antar kantor cabang. Dengan sistem jaringan ini, pertukaran data antar kantor dapat dilakukan dengan cepat serta dengan biaya yang relatif murah. Sistem jaringan ini dapat menggunakan jaringan Internet yang sudah ada, untuk menghubungkan antara kantor pusat dan kantor cabang atau dengan PC Stand Alone/Notebook yang berada di lain kota ataupun negara.

A. Perangkat WAN

WAN menghubungkan beberapa LAN melalui jalur komunikasi dari service provider. Karena jalur komunikasi tidak bisa langsung dimasukkan ke LAN maka diperlukan beberapa perangkat interface. Perangkat perangkat tersebut antara lain:

1. ROUTER2

2. CSU/DSU

3. MODEM

4. COMMUNICATION SERVER

B. Standar WAN

WAN menggunakan OSI layer tetapi hanya fokus pada layer 1 dan 2. Standar WAN pada umumnya menggambarkan baik metode pengiriman layer 1 dan kebutuhan layer 2, termasuk alamat fisik, aliran data dan enkapsulasi. Dibawah ini adalah organisasi yang mengatur standar WAN.

Protokol layer 1 menjelaskan bagaimana menyediakan secara elektris, mekanis, operasi dan fungsi koneksi yang disediakan oleh service provider. Beberapa standar fisik dan konektornya digambarkan dibawah ini.

Rabu, 20 Juli 2022

TUGAS AIJ

TUGAS AIJ { PENGALAMATAN JARINGAN }

1.Pengertian IP Address

IP Address adalah serangkaian angka yang menjadi identitas perangkat yang terhubung ke internet atau infrastruktur jaringan lainnya. Fungsinya seperti nomor rumah pada alamat, yaitu untuk memastikan agar data dikirimkan ke perangkat yang tepat. Panjang rangkaian angkanya adalah dari 0.0.0.0 sampai 255.255.255.255.

2.Pengertian MAC Address

Alamat Kontrol Akses Media atau dikenal dengan istilah MAC Address adalah kode unik yang ditetapkan untuk setiap perangkat keras yang terhubung ke Internet. Nah pada kesempatan kali ini saya akan membahas mengenai pengertian dan fungsi mac address dalam jaringan komputer.

3.Pembagian kelas IP Address

IPV4 terdiri dari beberapa kelas, yakni A-B-C-D-E. Berikut penjelasannya.

Kelas A

Rentang angka IP : 0.0.0.0 – 127.255.255.255

Jumlah alamat IP (maksimal) : 16.777.216

Jumlah jaringan (maksimal) : 128

Cocok digunakan untuk jaringan yang memiliki skala sangat besar karena kapasitasnya pun sangat memadai. Namun, jika dibandingkan dengan kelas lainnya, seperti B dan C, kelas A mempunyai jumlah pembentukan jaringan cenderung minim, akan tetapi dari segi kapasitasnya, kelas A memegang posisi utama.

2. Kelas B

Rentang angka IP : 128.0.0.0 – 191.255.255.255

Jumlah alamat IP (maksimal) : 1.048.576

Jumlah jaringan (maksimal): 16.384

Kelas B diperuntukan bagi jaringan dengan skala menengah ke atas dan mampu menciptakan jaringan hingga mencapai 16.384 buah, serta masing-masing jaringan bisa menampung host dengan jumlah 65.534.

3. Kelas C

Rentang angka IP: 192.0.0.0 – 223.255.255.255

Jumlah alamat IP (maksimal) : 65.536

Jumlah jaringan (maksimal) : 2.097.152

Kelas ini digunakan untuk skala jaringan yang jauh lebih kecil, karena setiap jaringan hanya mampu menampung host hingga mencapai 254 host saja. Nah, biasanya, kelas C lebih digunakan pada rangkaian internet protokol secara private, misalnya saja seperti sekolah, universitas, hingga kost-kostan.

4. Kelas D

Rentang angka IP: 224.0.0.0 – 239.255.255.255

Jumlah alamat IP (maksimal): Nggak dijelaskan secara spesifik

Jumlah jaringan (maksimal): Nggak dijelaskan secara spesifik

5. Kelas E

Rentang angka IP : 140.0.0.0 – 255.255.255.255

Jumlah alamat IP (maksimal): Nggak dijelaskan secara spesifik

Jumlah jaringan (maksimal): Nggak dijelaskan secara spesifik

4.Perbedaan IP public dengan IP private

Seperti yang telah kita ketahui bersama, bahwa IP public adalah alamat IP yang digunakan dalam jaringan global Internet. Sedangkan untuk IP private adalah alamat IP yang digunakan dalam jaringan local dan tidak bisa diakses dari jaringan internet secara langsung.

5.Perbedaan IPv4 dan IPv6

IPv4: Jumlah alamat menggunakan 32 bit sehingga jumlah alamat unik yang didukung terbatas 4.294.967.296 atau di atas 4 miliar alamat IP saja. NAT mampu untuk sekadar memperlambat habisnya jumlah alamat IPv4, namun pada dasarnya IPv4 hanya menggunakan 32 bit sehingga tidak dapat mengimbangi laju pertumbuhan internet dunia.

IPv6: Menggunakan 128 bit untuk mendukung 3.4 x 10^38 alamat IP yang unik. Jumlah yang masif ini lebih dari cukup untuk menyelesaikan masalah keterbatasan jumlah alamat pada IPv4 secara permanen.

6. Perbedaan IP Statis Dan IP Dinamis

Penggunaan IP Static biasanya digunakan untuk bisnis bagi perusahaan - perusahaan atau instansi pemerintahan.

Sedangkan IP Dynamic, IP nya dapat berubah - ubah, tidak seperti IP Static. IP ini didapatkan dari sistem DHCP. IP Dynamic lebih banyak digunakan.

7.Pengertian IP Gateway

IP Gateway adalah ip yang berfungsi untuk menghubungkan jaringan local atau LAN dengan jaringan publik atau internet atau bisa sebaliknya. IP Gateway diibaratkan sebagai pintu keluar/masuk atau sebagai sebuah gerbang antara LAN dengan Internet

8.Pengertian IP Network

IP Network adalah Nomor IP yang digunakan untuk memisahkan Network id dan Host id. Network id diberi binary 1 dan Host id diberi binary 0. Atau nomor IP yang digunakan untuk menentukan berapa computer ( host ) yang dapat tersambung dalam suatu jaringan.

9.Pengertian IP Broadcast

IP Broadcast adalah alamat IP yang digunakan untuk menyampaikan informasi ke semua host yang ada pada suatu jaringan. Nomor yang digunakan untuk alamat ini adalah 255. Itu pula yang menjadi alasan mengapa angka 255 tidak boleh digunakan sebagai alamat host.

10.Pengertian Subnetmask

Subnet mask merupakan sebuah teknik khusus untuk memecah atau membagi jaringan komputer sehingga menjadi subnetwork-subnetwork dengan ukuran yang lebih kecil. Kegiatan pemecahan ini dinamakan subnetting dan hanya bisa dilakukan terhadap IP Address yang terdiri dari kelas A, B dan C saja.

Selasa, 19 Juli 2022

KERAGAMAN KOMUNIKASI

KERAGAMAN KOMUNIKASI

Keragaman Komunikasi Adalah satu atau lebih metode yang dapat digunakan untuk menyampaikan informasi yang saling terhubung antar individu, baik itu hubungan perorangan, golongan dan masyarakat.
